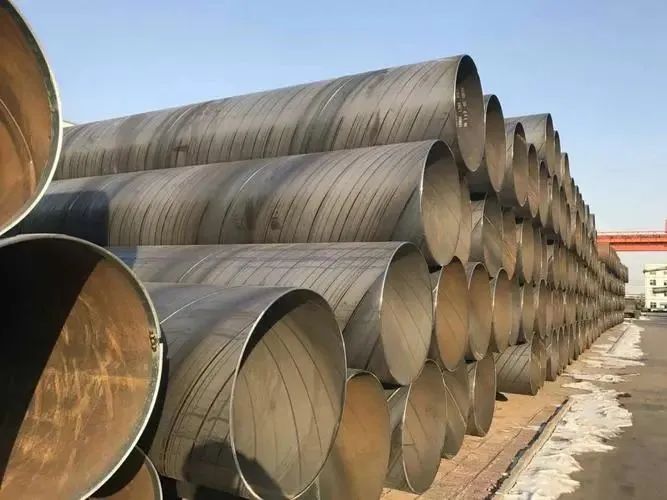

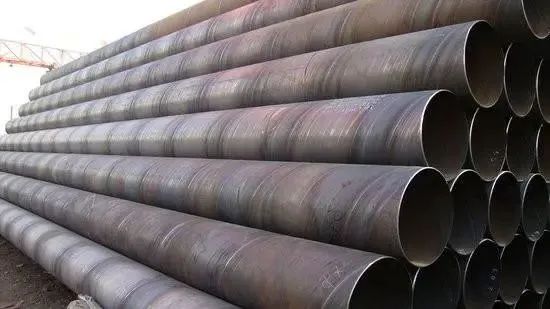

Spiralinis vamzdis taip pat vadinamas spiraliniu plieniniu vamzdžiu arba spiraliniu vamzdžiu. Jis susukamas į vamzdžio antklodę plieninio arba mažai legiruoto konstrukcijos plieno diržo spiralinės linijos (vadinamo formos kampu) kampu tam tikra spiraline viela, o po to suvirinama vamzdžio siūlė. Galima gaminti didelius plieninius vamzdžius su siaurais. plieno plieno.
naudoti:
Spiralinis vamzdis daugiausia naudojamas naftos ir gamtinių dujų transportavimo vamzdynui, o jo specifikacijas nurodo išorinis skersmuo * sienelės storis. Jei spiraliniame vamzdyje yra vienpusis ir dvipusis suvirinimas, suvirintas vamzdis turi užtikrinti hidraulinį bandymą, suvirinimo siūlės atsparumą tempimui ir šalto lenkimo efektyvumą.
Gamybos procesas:
(1) Žaliavos yra plieniniai ritinėliai, suvirinti laidai ir lydmetalis. Prieš investuojant būtina atlikti griežtus fizinius ir cheminius bandymus.
(2) Pasukite plienine galvute ir uodegomis, naudokite vieno šilko arba dviejų laidų palaidinį lankinį suvirinimą ir automatinį palaidinį lankinį suvirinimą, kad papildytumėte suvirinimą, suvyniojus į plieninius vamzdžius.
(3) Prieš formuojant audinys nuvalomas, nupjaunamas ir obliuojamas, o paviršius nuvalomas ir transportuojamas ant paviršiaus.
(4) Naudokite elektrinio prijungimo taško slėgio matuoklį, kad valdytumėte alyvos cilindro slėgį abiejose konvejerio pusėse, kad užtikrintumėte sklandų plieno transportavimą.
(5) Išorinis valdymas arba vidinio valdymo ritinėlio tipas.
(6) Suvirinimo tarpo valdymo įtaisas naudojamas siekiant užtikrinti, kad suvirinimo tarpas atitiktų suvirinimo reikalavimus. Vamzdžio skersmuo, paklaidos briaunos dydis ir suvirinimo tarpas yra griežtai kontroliuojami.
(7) Jungtinių Valstijų Linkolno suvirinimo aparate naudojamas vidinis ir išorinis suvirinimas, skirtas suvirinimui viengubu arba dvigubu lankiniu suvirinimui, siekiant gauti stabilias suvirinimo specifikacijas.
(8) Suvirintos siūlės tikrinamos nepertraukiamu ultragarsiniu automatiniu sužalojimu, atliekant nuolatinius ultragarsinius sužalojimus, užtikrinant, kad 100 % spiralinių suvirintų siūlių nebūtų pažeista aptikimo aprėptis. Jei yra defektų, automatiškai skambinkite policijai ir užpurkškite ženklą, gamybos darbuotojai bet kuriuo metu koreguoja proceso parametrus, kad defektai būtų pašalinti laiku.
(9) Oro plazminio pjovimo mašina supjaustykite plieninį vamzdį į vieną šaknį.
(10) Supjaustę į vieną plieninį vamzdį, kiekviena plieninių vamzdžių partija turi atlikti griežtą pirmojo patikrinimo sistemą, kad patikrintų mechanines savybes, chemines sudedamąsias dalis, ištirpimo sąlygas, plieno vamzdžio paviršiaus kokybę ir plieninių vamzdžių patikrinimą. . Tada jis gali būti oficialiai pradėtas gaminti.
(11) Ant suvirinimo siūlės yra nuolatinio tono aptikimo ženklo dalis. Po rankinių ultragarsinių ir rentgeno peržiūrų, jei yra defektų, po remonto, pakartotinai netestuojama, kol nepatvirtinama, kad defektas pašalintas.
(12) Vamzdis, kuriame vamzdžio tipo jungtys, kertančios suvirintą siūlę ir susikertančios su spiraliniu suvirinimu, yra tikrinamos rentgeno televizoriumi arba filmuojant.
(13) Kiekvienas plieninis vamzdis yra išbandytas statiniu vandens slėgiu, o slėgis sandarinamas radialiniu sandarikliu. Bandymo slėgis ir laikas yra griežtai kontroliuojami plieninio vamzdžio hidraulinio mikrokompiuterio aptikimo įtaisu. Bandymo parametras išspausdinamas automatiškai.
(14) Mašinų apdorojimas dujotiekio gale, kad galinis paviršius būtų vertikalus, o rago kampas ir buki kraštai būtų tiksliai kontroliuojami.
